Mantis
Parallelarm-Manipulator
Der MANTIS ist ein Parallelarm-Manipulator für Lasten bis 400 kg und eignet sich zur Säulen- oder Deckenmontage und überzeugt durch seine Leichtgängigkeit.
Vertis
Hubachsen-Manipulator
Mit einem Hubachsen-Manipulator lassen sich Lasten besonders komfortabel und sicher führen.

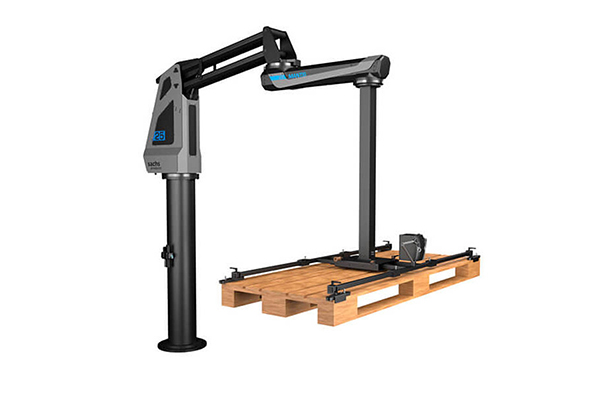

Mantis
Parallelarm-Manipulator
- Parallelarm-Manipulator in verschiedenen Baugrößen erhältlich.
- Säulen- oder Deckenmontage.
- Überzeugt durch seine Leichtgängigkeit.
- Eignet sich hervorragend für sperrige Lasten.
Technische Daten
- Maximaler Betriebsdruck von 6 bar.

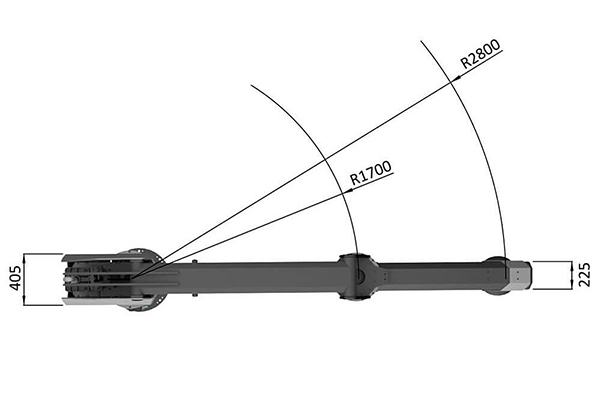

- Bis zu 3600 mm Arbeitsradius im Standard.
- Bis zu 1800 mm Arbeitshub, stufenlos einstellbar.
- ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf.
- Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.
max. Traglast bis zu 400 kg
integrale Leichtbauweise
leichte Bedienkräfte
Arbeitshub bis zu 1800 mm
Arbeitsradius 3600 mm (weitere Größen auf Anfrage)
Funktionen
- Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und übernimmt durch die an ihm angebrachten Hebelarme den Gewichtsausgleich der Last.
- Optimales Materialhandling am Arbeitsplatz.
- Ermöglicht das „schwerelose“ Umsetzen.
- Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
- Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.
- Säulen und ggf. Wandmontage auch mobil möglich.
- Innenliegendes Bremssystem.
- Geeignet für sperrige Lasten.
Sicherheitsfunktionen
- Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.
- Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.
- Anti-Drift: Bei plötzlichem Druckabfall werden die Drehachsen gebremst.
- Überdruck-Sicherheits-Ventil.
Bremsfunktionen
Die innenliegenden Bremsen an Hauptdrehachse und Ausleger sind im drucklosen Zustand mechanisch aktiviert. Durch das pneumatische System können diese vom Anwender geöffnet werden und das Gerät lässt sich mühelos und leicht bewegen.
Auf Wunsch können die Bremsen im Betrieb zusätzlich pneumatisch geschlossen werden, wodurch eine erhöhte Bremswirkung realisiert wird.
Bei Anheben einer zu hohen Last: Langsames Absinken in die untere Position. Anheben der Last nicht möglich.
Baugrößen
| MANTIS 6 | MANTIS 6+ | MANTIS 12 | MANTIS 12+ | MANTIS 25 | MANTIS 25+ | MANTIS 40 | |
|---|---|---|---|---|---|---|---|
| MAX. LAST | 60 kg | 60 kg | 120 kg | 120 kg | 250 kg | 250 kg | 400 kg |
| GEWICHT | - | 230 kg | 220 kg | 390 kg | 368 kg | 520 kg | 480 kg |
| HUB | 1500 mm | 1800 mm | 1500 mm | 1800 mm | 1500 mm | 1800 mm | 1500 mm |
| ARBEITSRADIUS / BEREICH | 2800 mm | 3600 mm | 2800 mm | 3600 mm | 2800 mm | 3600mm | 2800mm |
| GEWICHT SÄULE STATIONÄR | - | 320 kg | 420 kg | 436 kg | |||
| GEWICHT SÄULE MOBIL | - | 1400kg | 2640 kg | 3770 kg | |||
| AUSSEN Ø LASTVERTEILPLATTE | - | 630 mm | |||||
| STANDARDSÄULE | - | 2000 mm | |||||
| LASTVERTEILPLATTE | - | VAS2 BG300-630-M16 | |||||
| DECKENHÖHE MIN. | - | 4400 mm | 4100 mm | 4500 mm | 4200 mm | 4600 mm | 4300 mm |
Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.
MANTIS 6
MAX. LAST
60 kg
HUB
1500 mm
ARBEITSRADIUS
2800 mm
GEWICHT
-
GEWICHT SÄULE STATIONÄR
-
GEWICHT SÄULE MOBIL
-
AUSSEN Ø LASTVERTEILPLATTE
-
STANDARDSÄULE
-
LASTVERTEILPLATTE
-
DECKENHÖHE MIN.
-
MANTIS 6+
MAX. LAST
60 kg
HUB
1800 mm
ARBEITSRADIUS
3600 mm
GEWICHT
230 kg
GEWICHT SÄULE STATIONÄR
320 kg
GEWICHT SÄULE MOBIL
1400 kg
AUSSEN Ø LASTVERTEILPLATTE
630 kg
STANDARDSÄULE
2000 mm
LASTVERTEILPLATTE
VAS2 BG300-630-M16
DECKENHÖHE MIN.
4400mm
MANTIS 12
MAX. LAST
120 kg
HUB
1500 mm
ARBEITSRADIUS
2800 mm
GEWICHT
220 kg
GEWICHT SÄULE STATIONÄR
320 kg
GEWICHT SÄULE MOBIL
1400 kg
AUSSEN Ø LASTVERTEILPLATTE
630 kg
STANDARDSÄULE
2000 mm
LASTVERTEILPLATTE
VAS2 BG300-630-M16
DECKENHÖHE MIN.
4100mm
MANTIS 12+
MAX. LAST
120 kg
HUB
1800 mm
ARBEITSRADIUS
3600 mm
GEWICHT
390 kg
GEWICHT SÄULE STATIONÄR
420 kg
GEWICHT SÄULE MOBIL
2640 kg
AUSSEN Ø LASTVERTEILPLATTE
630 kg
STANDARDSÄULE
2000 mm
LASTVERTEILPLATTE
VAS2 BG300-630-M16
DECKENHÖHE MIN.
4500mm
MANTIS 25
MAX. LAST
250 kg
HUB
1500 mm
ARBEITSRADIUS
2800 mm
GEWICHT
368 kg
GEWICHT SÄULE STATIONÄR
420 kg
GEWICHT SÄULE MOBIL
2640 kg
AUSSEN Ø LASTVERTEILPLATTE
630 kg
STANDARDSÄULE
2000 mm
LASTVERTEILPLATTE
VAS2 BG300-630-M16
DECKENHÖHE MIN.
4200mm
MANTIS 25+
MAX. LAST
250 kg
HUB
1800 mm
ARBEITSRADIUS
3600 mm
GEWICHT
520 kg
GEWICHT SÄULE STATIONÄR
436 kg
GEWICHT SÄULE MOBIL
3770 kg
AUSSEN Ø LASTVERTEILPLATTE
630 kg
STANDARDSÄULE
2000 mm
LASTVERTEILPLATTE
VAS2 BG300-630-M16
DECKENHÖHE MIN.
4600mm
MANTIS 40
MAX. LAST
400 kg
HUB
1500 mm
ARBEITSRADIUS
2800 mm
GEWICHT
480 kg
GEWICHT SÄULE STATIONÄR
436 kg
GEWICHT SÄULE MOBIL
3770 kg
AUSSEN Ø LASTVERTEILPLATTE
630 kg
STANDARDSÄULE
2000 mm
LASTVERTEILPLATTE
VAS2 BG300-630-M16
DECKENHÖHE MIN.
4300mm
Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.
Besonderheiten
- Verschiedene Aufnahmevorrichtungen bzw. Greiferlösungen. Durch die über 25-jährige Erfahrung in der Konstruktion und Produktentwicklung von sachs engineering GmbH, sind wir in der Lage für jede Anwendung die passende Lösung zu entwickeln.
- Leichtbauwerkstoffe (Aluminium, Kunststoff).
- Keine offenliegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.
-
Bei Anheben einer zu hohen Last:
- langsames Absinken in die untere Position
- Anheben der Last nicht möglich
Verschiedene Bedienmodi möglich
- Automatische Balanciersteuerung mit integrierter Waage (optional im Greifer vorhanden): Durch das Zuschalten der Waage wird das Gewicht bei Aufnahme sofort erkannt und die unterstützende Kraft stellt sich automatisch ein. Die Waage kann per Knopfdruck zu- und abgeschaltet werden.
- Gleichbleibende Balanciersteuerung manuell: Wird immer die gleiche Last bewegt, kann durch ein Ventil das entsprechende Gewicht eingestellt werden. Durch Tastendruck wird der Gewichtsausgleich nach dem Greifen zugeschaltet.
- Wechselnde Balanciersteuerung manuell: Werden unterschiedliche Einzelteile mit unterschiedlichen Gewichten aufgenommen kann der Gewichtsausgleich auch bei jedem Aufnehmen der Last manuell eingestellt werden.
Einsatzgebiete
Der Parallelarm-Manipulator MANTIS kommt überall dort zum Einsatz, wenn:
- Momente am Lastangriff auftreten
- eine Last außermittig aufgenommen werden muss
- keine Momente an der Lastaufnahme auftreten können
- in ein Maschinenfenster eingegriffen werden muss und der Zugang von oben nicht möglich ist
Vakuumgreifer & Co.
Der Parallelarm-Manipulator MANTIS kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.
Vorteile für den Bediener
- Zufriedene Mitabarbeiter dank ergonomischen Arbeitsplätzen
- Sicheres und ergonomisches Heben und Bewegen schwerer Lasten
- Mühelose und genaue Positionierung der Lasten
- Unkompliziertes und schnelles Befördern von unhandlichen Lasten
- Hohe Sicherheit für Mensch und Last
Vorteile für Ihr Unternehmen
- Mit Lösungen von sachs handling GmbH die Arbeitgeberattraktivität steigern
- Hohe Mitarbeitergesundheit durch sicheres und ergonomisches Arbeiten
- Sehr schnelle Einarbeitung dank intuitiver Bedienung
- Hohe Qualität und Produktlanglebigkeit
- Positives Bild durch herausstechendes und durchdachtes Design
