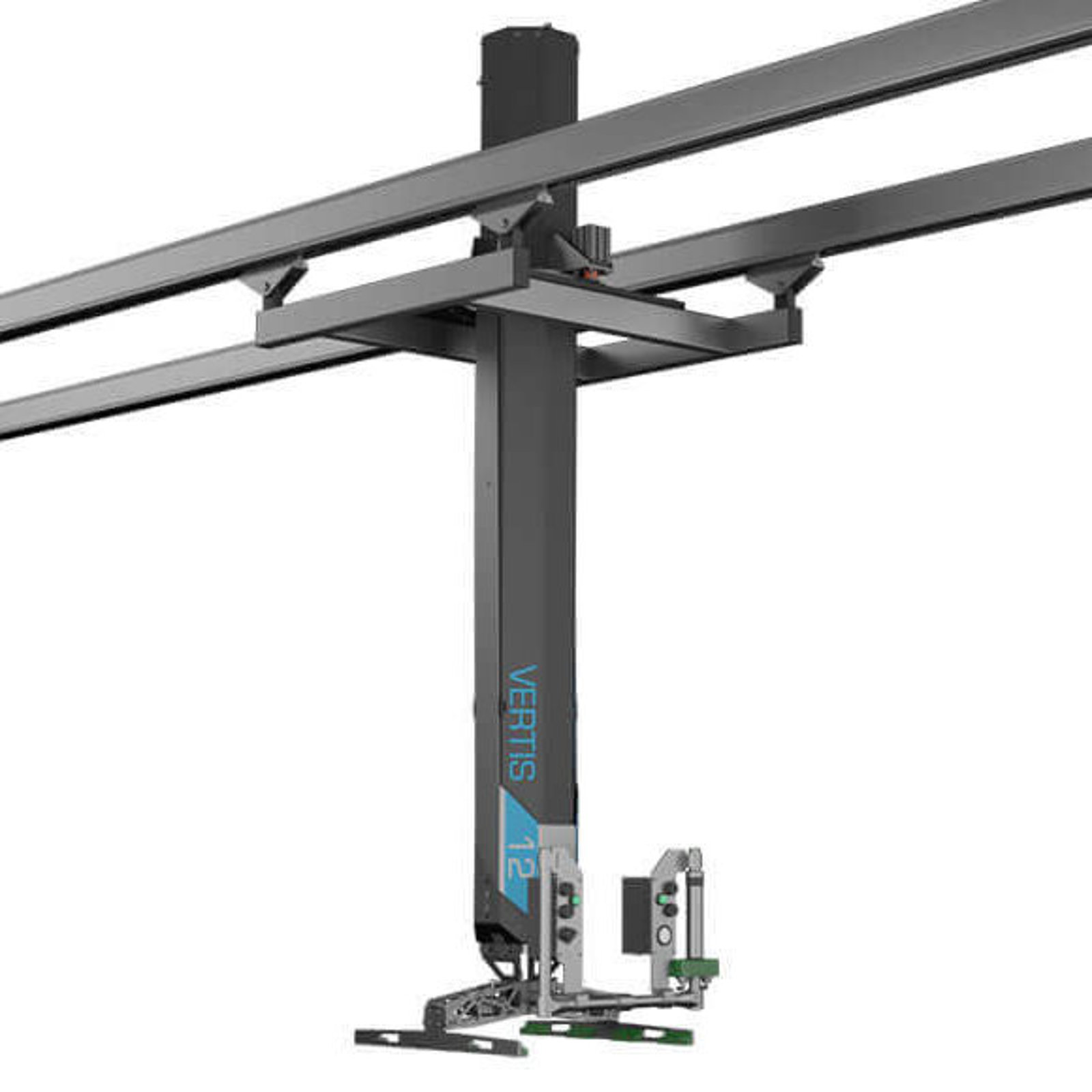

Vertis
Hubachsen-Manipulator
Der Hubachsen-Manipulator Vertis kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.
Vertis
Hubachsen-Manipulator
Mit einem Hubachsen-Manipulator lassen sich Lasten besonders komfortabel und sicher führen.
Vertis
Hubachsen-Manipulator
- Hubachsen-Manipulator für Lasten bis 600 kg
- Eignet sich zur Montage in vielfältigen Schienensystemen
- Überzeugt mit seiner hohen Tragfähigkeit, Leichtgängigkeit und seinem schlanken Design
- Mit Hubachsen lassen sich Lasten besonders komfortabel und sicher führen
- Durch das kompakte Design ist VERTIS ein echter Hingucker in der Fertigungshalle und trägt z.B. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei
- Alle Modelle besitzen einen hohen Wiedererkennungswert
Technische Daten
- Standardkatzrahmen 800 x 800 mm, Sondergrößen auf Anfrage
- Maximaler Betriebsdruck von 6 bar
- Endlosdrehung
- Arbeitsbereich durch Schienensystem frei wählbar
- Standarthub 1400 mm, größere Hubhöhen auf Anfrage
- ein Steuerkreislauf, ein Arbeitskreislauf, ein Bremskreislauf
- Maximale Hubgeschwindigkeit: 1 m/s
max. Traglast bis zu 600 kg
integrale Leichtbauweise
leichte Bedienkräfte
Arbeitshub bis zu 1800 mm
Funktionen
- Ein Pneumatikzylinder wird mit Druckluft beaufschlagt und überträgt die unterstützende Kraft direkt auf das Greifmittel.
- Optimales Materialhandling am Arbeitsplatz.
- Ermöglicht das „schwerelose“ Umsetzen.
- Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
- Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.
- Geeignet für sperrige Lasten.
Sicherheitsfunktionen
- Anti-Jump: Bei Abreißen der Last verharrt das Gerät in seiner Position.
- Anti-Drop: Bei plötzlichem Druckabfall verharrt das gerät in seiner Position.
- Überdruck-Sicherheits-Ventil.
Baugrößen
| VERTIS 12 | VERTIS 25 | VERTIS 40 | VERTIS 60 | |
|---|---|---|---|---|
| MAX. LAST | 120 kg | 250 kg | 400 kg | 600 kg |
| GEWICHT | 170 kg | 160 kg | – | – |
| HUB | 1400 mm | |||
| ARBEITSRADIUS / BEREICH | individuell | |||
| DECKENHÖHE MIN. | muss individuell geprüft werden | |||
VERTIS 12
MAX. LAST
120 kg
GEWICHT
170 kg
HUB
1400 mm
ARBEITSRADIUS / BEREICH
individuell
DECKENHÖHE MIN.
muss individuell geprüft werdenl
VERTIS 25
MAX. LAST
250 kg
GEWICHT
160 kg
HUB
1400 mm
ARBEITSRADIUS / BEREICH
individuell
DECKENHÖHE MIN.
muss individuell geprüft werdenl
VERTIS 40
MAX. LAST
400 kg
GEWICHT
-
HUB
1400 mm
ARBEITSRADIUS / BEREICH
individuell
DECKENHÖHE MIN.
muss individuell geprüft werdenl
VERTIS 60
MAX. LAST
600 kg
GEWICHT
-
HUB
1400 mm
ARBEITSRADIUS / BEREICH
individuell
DECKENHÖHE MIN.
muss individuell geprüft werdenl
Besonderheiten
- Verschiedene Aufnahmevorrichtungen/Greiferlösungen (wird auf Anfrage auch entwickelt bzw. individuell angepasst). Dadurch kann für jede Anwendung die passende Lösung konstruiert werden.
- Besonders gute Handhabbarkeit und Leichtigkeit für einen ergonomischen Arbeitsplatz.
- Schnellwechselvorrichtung an Greifmitteln optional möglich, um verschiedenste Greifer zu verwenden.
- Drehen, schwenken, präzises Platzieren und Umsetzen in einem großen Arbeitsbereich.
- Montage in beliebigem Schienensystem, dadurch sehr großer Arbeitsbereich möglich.
- Kompatibilität mit verschiedensten Schienensystemen möglich, da die Aufnahme adaptionsfreundlich gestaltet wurde.
- Überdrucksicherheitsventil einstellbar auf benutzerspezifischen Druck.
- Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.
Einsatzgebiete
Der Hubachsen-Manipulator VERTIS kommt zum Einsatz, wenn:
- Momente am Lastangriff auftreten
- ein Kran die Last nicht aufnehmen kann und/oder das Handling damit unsicher ist
- das Handling nicht ergonomisch ist und/oder vereinfacht werden soll
- Handlingszeiten/Taktzeiten zu lang sind
- Lasten pendelfrei transportiert werden sollen
- eine Last außermittig ihres Schwerpunktes aufgenommen werden muss
- in ein Maschinenfenster eingegriffen werden muss
Vakuumgreifer & Co.
Der Hubachsen-Manipulator Vertis kann mit verschiedensten Greiferlösungen wie z.B. Vakuumgreifern, mechanischen Greifern und vielem mehr kombiniert werden, um allen Anforderungen gerecht zu werden.
Vorteile für den Bediener
- Zufriedene Mitabarbeiter dank ergonomischen Arbeitsplätzen
- Sicheres und ergonomisches Heben und Bewegen schwerer Lasten
- Mühelose und genaue Positionierung der Lasten
- Unkompliziertes und schnelles Befördern von unhandlichen Lasten
- Hohe Sicherheit für Mensch und Last
Vorteile für Ihr Unternehmen
- Mit Lösungen von sachs handling GmbH die Arbeitgeberattraktivität steigern
- Hohe Mitarbeitergesundheit durch sicheres und ergonomisches Arbeiten
- Sehr schnelle Einarbeitung dank intuitiver Bedienung
- Hohe Qualität und Produktlanglebigkeit
- Positives Bild durch herausstechendes und durchdachtes Design
