E-MANCOR
Elektronischer-Knickarm-Seilbalancer
sachs handling GmbH bietet elektronische Seilbalancer für die manuelle Handhabungstechnik, ausgeführt als Schienen- oder Säulengeräte. Das Portfolio beinhaltet dabei verschiedene Gewichtsklassen sowie Armlängen für den individuellen Einsatz.
MANCOR
Knickarm-Seilbalancer
Durch das kompakte Design ist der Knickarm-Seilbalancer ein echter Hingucker in der Fertigungshalle und trägt bspw. bei Kundenbesuchen positiv zum Erscheinungsbild der Fertigung bei.
E-MANCOR
Elektronischer- Knickarm-Seilbalancer
- Lastaufnahme mit Ankerhaken.
- Montage auf beliebigen Schienen- oder Säulensystem.
- Kann flexibel an individuelle Anforderungen angepasst werden.
- auch mit individuellen Greifmitteln erhältlich.
- elektronisch und pneumatische Drehdurchfuhrungen sind optional am Bediengriff verbaut.
Technische Daten
- Tragfähigkeit bis max. 300 kg
- Hubgeschwindigkeit bis max. 650 mm/s
- Leichter Schwenkarm (mit Mittelgelenk) aus eloxierten Aluminiumprofilen; optionale Sonderlängen erhältlich
- Die Auf- / Abbewegung wird über den Bediengriff der Bedieneinheit eingeleitet. Bei Loslassen des Griffs wird die Bewegung sofort gestoppt
- Bodenmontage mit Bodenankern oder auf mobiler Bodenplatte
max. Traglast bis zu 600 kg
elektronisch betrieben
Funktionen
- Elektrische und pneumatische Drehdurchführungen sind optional am Bediengriff und an der Säule verbaut.
- Programmierbare Ein-/Ausgänge (I/O‘s) an Bedienkopf und Antrieb.
- Optimales Materialhandling am Arbeitsplatz.
- Ermöglicht das „schwerelose“ Umsetzen.
- Das standardmäßig eingebaute Mittelgelenk verbindet die Armsegmente. Dadurch kann wirklich jeder Punkt innerhalb des Armradius angefahren werden.
- Handgeführter Knickarm-Seil-Balancer.
- Besonders gute Handhabbarkeit, Leichtgängigkeit und Leichtigkeit.
- Drehen, präzises platzieren und umsetzen in einem großen Arbeitsbereich.
- Innenliegendes Bremssystem.
- Kundenspezifische Softwarelösungen. Die Software kann flexibel an individuelle Anforderungen angepasst werden.

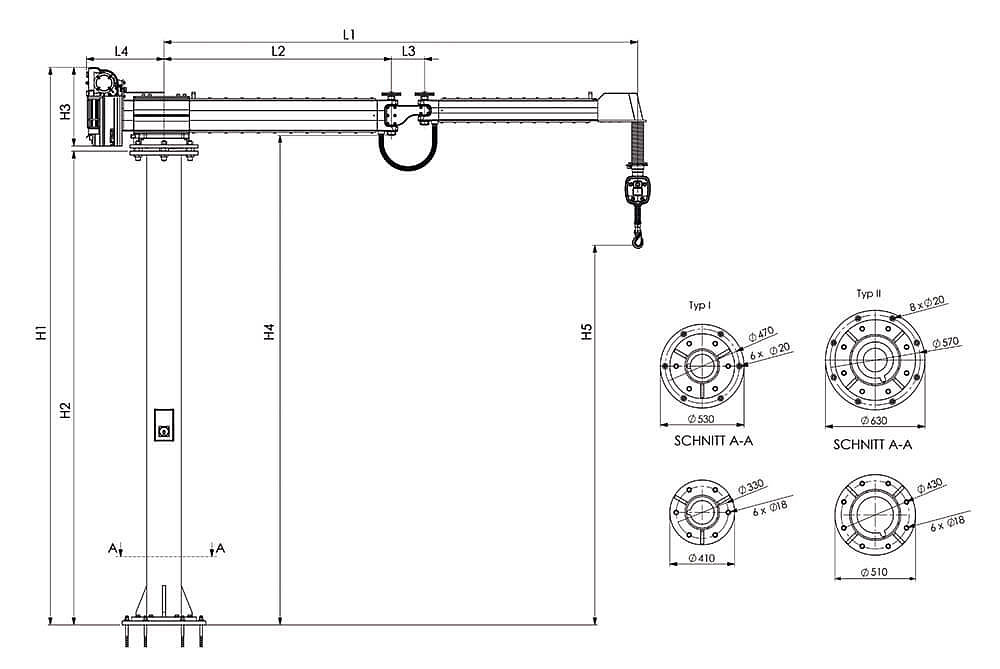

Baugrößen
E-Mancor 7.5
| E-MANCOR 7.5 (2.5) | E-MANCOR 7.5 (3.0) | E-MANCOR 7.5 (3.5) | E-MANCOR 7.5 (4.0) | E-MANCOR 7.5 (4.5) | |
|---|---|---|---|---|---|
| MAX. LAST | 75 kg | ||||
| MAX. HUBGESCHWINDIGKEIT | 650mm/s | ||||
| ENERGIEVERSORGUNG | 230 V / 1700 VA / einphasig / 10 A | ||||
| EINHÄNGEPUNKT BIS KRANHAKEN | 1885 mm | ||||
| ARBEITSRADIUS | 2500 mm | 3000 mm | 3500 mm | 4000 mm | 4500 mm |
| AUSSEN Ø LASTVERTEILPLATTE | 530 mm | ||||
| SÄULE (STANDARDHÖHE) | 2500 mm | LASTVERTEILPLATTE | nein | Typ 1 | |
| MOBILE BODENPLATTE (OPTIONAL) | 1200 x 1200 mm | BODENBESCHAFFENHEIT MIN. | C20/25, 170 mm stark | BODENBESCHAFFENHEIT MAX. | C50/60 (B25-B55) |
E-Mancor 15
| E-MANCOR 15 (2.5) | E-MANCOR 15 (3.0) | E-MANCOR 15 (3.5) | E-MANCOR 15 (4.0) | E-MANCOR 15 (4.5) | |
|---|---|---|---|---|---|
| MAX. LAST | 150 kg | 100 kg | |||
| MAX. HUBGESCHWINDIGKEIT | 450mm/s | ||||
| ENERGIEVERSORGUNG | 230 V / 1700 VA / einphasig / 10 A | ||||
| EINHÄNGEPUNKT BIS KRANHAKEN | 1885 mm | 1890 mm | |||
| ARBEITSRADIUS | 2500 mm | 3000 mm | 3500 mm | 4000 mm | 4500 mm |
| AUSSEN Ø LASTVERTEILPLATTE | 530 mm | 630 mm | |||
| SÄULE (STANDARDHÖHE) | 2500 mm | LASTVERTEILPLATTE | Typ 1 | Typ 2 | |
| MOBILE BODENPLATTE (OPTIONAL) | 1200 x 1200 mm | 1500 x 1500 mm | BODENBESCHAFFENHEIT MIN. | C20/25, 170 mm stark | BODENBESCHAFFENHEIT MAX. | C50/60 (B25-B55) |
E-Mancor 22.5
| E-MANCOR 22.5 (2.5) | E-MANCOR 22.5 (3.0) | E-MANCOR 22.5 (3.5) | |||
|---|---|---|---|---|---|
| MAX. LAST | 225 kg | ||||
| MAX. HUBGESCHWINDIGKEIT | 392mm/s | ||||
| ENERGIEVERSORGUNG | 230 V / 1700 VA / einphasig / 10 A | ||||
| EINHÄNGEPUNKT BIS KRANHAKEN | 1890 mm | ||||
| ARBEITSRADIUS | 2500 mm | 3000 mm | 3500 mm | ||
| AUSSEN Ø LASTVERTEILPLATTE | 630 mm | ||||
| SÄULE (STANDARDHÖHE) | 2500 mm | LASTVERTEILPLATTE | Typ 2 | ||
| MOBILE BODENPLATTE (OPTIONAL) | 1500 x 1500 mm | auf Anfrage | BODENBESCHAFFENHEIT MIN. | C20/25, 170 mm stark | BODENBESCHAFFENHEIT MAX. | C50/60 (B25-B55) |
E-Mancor 30
| E-MANCOR 30 (2.5) | E-MANCOR 30 (3.0) | ||
|---|---|---|---|
| MAX. LAST | 300 kg | ||
| MAX. HUBGESCHWINDIGKEIT | 327mm/s | ||
| ENERGIEVERSORGUNG | 230 V / 1900 VA / einphasig / 10 A | ||
| EINHÄNGEPUNKT BIS KRANHAKEN | 1890 mm | ||
| ARBEITSRADIUS | 2500 mm | 3000 mm | |
| AUSSEN Ø LASTVERTEILPLATTE | 630 mm | ||
| SÄULE (STANDARDHÖHE) | 2500 mm | LASTVERTEILPLATTE | Typ 2 |
| MOBILE BODENPLATTE (OPTIONAL) | 1500 x 1500 mm | auf Anfrage | BODENBESCHAFFENHEIT MIN. | C20/25, 170 mm stark | BODENBESCHAFFENHEIT MAX. | C50/60 (B25-B55) |
E-MANCOR 7.5
E-MANCOR 7.5 (2.5)
MAX. LAST
75 kg
MAX. HUBGESCHWINDIGKEIT
650 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
2500 mm
AUSSEN Ø LASTVERTEILPLATTE
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
nein
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 7.5 (3.0)
MAX. LAST
75 kg
MAX. HUBGESCHWINDIGKEIT
650 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
3000 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 7.5 (3.5)
MAX. LAST
75 kg
MAX. HUBGESCHWINDIGKEIT
650 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
3500 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 7.5 (4.0)
MAX. LAST
75 kg
MAX. HUBGESCHWINDIGKEIT
650 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
3500 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 7.5 (4.5)
MAX. LAST
75 kg
MAX. HUBGESCHWINDIGKEIT
650 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
3500 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 15
E-MANCOR 15 (2.5)
MAX. LAST
150 kg
MAX. HUBGESCHWINDIGKEIT
450 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
2500 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 15 (3.0)
MAX. LAST
150 kg
MAX. HUBGESCHWINDIGKEIT
450 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
3000 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 15 (3.0)
MAX. LAST
150 kg
MAX. HUBGESCHWINDIGKEIT
450 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1885 mm
ARBEITSRADIUS
3000 mm
AUSSEN Ø LASTVERTEILPLATTE
530 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 1
MOBILE BODENPLATTE (OPTIONAL)
1200x1200
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 15 (3.5)
MAX. LAST
150 kg
MAX. HUBGESCHWINDIGKEIT
450 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
3500 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
1500x1500
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 15 (4.0)
MAX. LAST
150 kg
MAX. HUBGESCHWINDIGKEIT
450 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
4000 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
1500x1500
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 15 (4.5)
MAX. LAST
100 kg
MAX. HUBGESCHWINDIGKEIT
450 mm/s
ENERGIEVERSORGUNG
230 V / 1700 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
4500 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
1500x1500
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 22.5
E-MANCOR 22 (2.5)
MAX. LAST
225 kg
MAX. HUBGESCHWINDIGKEIT
392 mm/s
ENERGIEVERSORGUNG
230 V / 1900 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
2500 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
1500x1500
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 22 (3.0)
MAX. LAST
225 kg
MAX. HUBGESCHWINDIGKEIT
392 mm/s
ENERGIEVERSORGUNG
230 V / 1900 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
3000 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
auf Anfrage
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 22 (3.5)
MAX. LAST
225 kg
MAX. HUBGESCHWINDIGKEIT
392 mm/s
ENERGIEVERSORGUNG
230 V / 1900 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
3500 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
auf Anfrage
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 30
E-MANCOR 30 (2.5)
MAX. LAST
300 kg
MAX. HUBGESCHWINDIGKEIT
327 mm/s
ENERGIEVERSORGUNG
230 V / 1900 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
2500 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
1500x1500
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
E-MANCOR 30 (3.0)
MAX. LAST
300 kg
MAX. HUBGESCHWINDIGKEIT
327 mm/s
ENERGIEVERSORGUNG
230 V / 1900 VA / einphasig / 10 A
EINHÄNGEPUNKT BIS KRANHAKEN
1890 mm
ARBEITSRADIUS
3000 mm
AUSSEN Ø LASTVERTEILPLATTE
630 mm
SÄULE (STANDARDHÖHE)
2500 mm
LASTVERTEILPLATTE
Typ 2
MOBILE BODENPLATTE (OPTIONAL)
auf Anfrage
BODENBESCHAFFENHEIT MIN.
C20/25, 170 mm stark
BODENBESCHAFFENHEIT MAX.
C50/60 (B25-B55)
Kundenspezifische Anforderungen wie höhere Traglasten, einen größeren Radius oder einen größeren Hub, können nach gesonderter Prüfung der Parameter realisiert werden.
Besonderheiten
- Kundenspezifische Anforderungen (höhere Traglast, größerer Radius, größerer Hub) können nach gesonderter Prüfung der Parameter realisiert werden.
- Keine offen liegenden oder sichtbaren Schläuche und sonstige einzelne Komponenten.
- Leichtbauwerkstoffe (Aluminium, Kunststoff).
- Kann durch seinen doppelten Knickarm einen großen Arbeitsbereich abdecken.
- Äußerst präzise Positionierungen schnell möglich.
Vorteile für den Bediener
- Zufriedene Mitabarbeiter dank ergonomischen Arbeitsplätzen
- Sicheres und ergonomisches Heben und Bewegen schwerer Lasten
- Mühelose und genaue Positionierung der Lasten
- Unkompliziertes und schnelles Befördern von unhandlichen Lasten
- Hohe Sicherheit für Mensch und Last
Vorteile für Ihr Unternehmen
- Mit Lösungen von sachs handling GmbH die Arbeitgeberattraktivität steigern
- Hohe Mitarbeitergesundheit durch sicheres und ergonomisches Arbeiten
- Sehr schnelle Einarbeitung dank intuitiver Bedienung
- Hohe Qualität und Produktlanglebigkeit
- Positives Bild durch herausstechendes und durchdachtes Design
